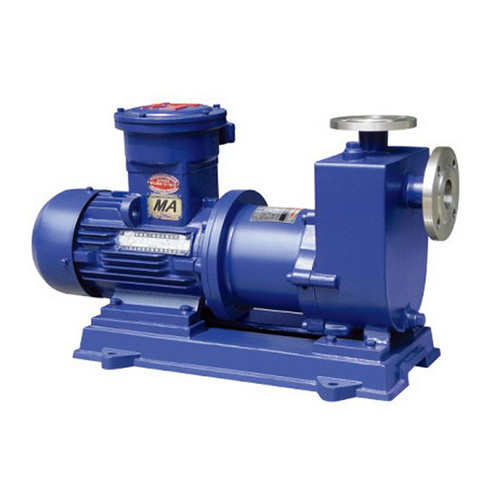

ZCQ型不銹鋼磁力自吸泵是根據眾用戶的要求，在CQ型磁力泵的基礎上吸取國外新技術，并經過本公司工程技術人員反復研究試驗而成功的新產品，其性能達到國外同類產品九十年代先進水平。
ZCQ型不銹鋼磁力自吸泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。
ZCQ型不銹鋼磁力自吸泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。因此，磁力自吸泵是有廣泛用途，我們真誠地向用戶推薦這種新產品。
ZCQ型不銹鋼磁力自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
ZCQ型不銹鋼磁力自吸泵可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位，抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
|
型號 |
口徑 |
流量(m3/h) |
揚程 |
電機功率(kW) |
電壓 |
材質 |
|
|
進口 |
出口 |
(V) |
|||||
|
ZCQ20-12-100 |
20 |
12 |
3 |
12 |
0.37 |
220/380 |
不銹鋼 |
|
ZCQ25-20-115 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-115 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-145 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
|
ZCQ40-32-132 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
|
ZCQ40-32-160 |
40 |
32 |
12 |
32 |
4 |
380 |
|
|
ZCQ50-40-145 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
|
ZCQ50-40-160 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
ZCQ50-40-200 |
50 |
40 |
7.8 |
50 |
5.5 |
380 |
|
|
ZCQ65-50-145 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
|
ZCQ65-50-160 |
65 |
50 |
27 |
32 |
7.5 |
380 |
|
|
ZCQ80-65-125 |
80 |
65 |
50 |
20 |
7.5 |
380 |
|
|
ZCQ80-65-160 |
80 |
65 |
50 |
32 |
15 |
380 |
|
|
ZCQ80-65-200 |
80 |
65 |
50 |
50 |
18.5 |
380 |
|
|
注：每個型號都可配防爆電機 |
|||||||
|
介質名稱 |
濃度（%） |
不銹鋼 |
濃度（%） |
陶 瓷 |
||
|
25℃ |
50℃ |
25℃ |
80℃ |
|||
|
硫 酸 |
〈5 |
√ |
× |
|
v |
v |
|
硝 酸 |
70 |
v |
√ |
|
v |
v |
|
鹽 酸 |
|
× |
|
|
v |
v |
|
氫氟酸 |
|
× |
|
0~100 |
× |
|
|
醋 酸 |
〈20 |
√ |
√ |
|
v |
v |
|
氫氧化鈉 |
70 |
√ |
√ |
|
○ |
× |
|
重鉻酸鉀 |
40~60 |
v |
v |
10~20 |
v |
v |
|
溴 水 |
|
〇 |
|
|
v |
v |
|
乙 醇 |
|
v |
√ |
|
v |
v |
|
丙 酮 |
|
v |
v |
|
v |
|
|
四氯乙烷 |
50 |
v |
v |
|
v |
v |
|
氟利昂22 |
|
v |
|
|
v |
v |
|
漂白液 |
CL12% |
× |
|
|
v |
v |
|
電鍍液 |
|
|
|
|
v |
v |
|
照相液 |
|
v |
|
|
v |
v |
|
符號說明：v-優良，√ -良好，o-可用，但腐蝕明顯，× -腐蝕嚴重，不適用。 |
||||||
